一、 系統概述：

本綜合淋雨系統適用符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外殼防護等級(IP代碼)》、GB7000.1-2008《燈具 第一部分：一般要求與試驗》標準要求。適用于燈具及電工電子產品的防水等級檢測。該設備已廣泛應于各出入境檢驗檢疫局機電實驗室、國內外產品認證實驗室。設備性能達到有國內先進水平。設備程式中有標準試驗選項，用戶可選擇需要的標準測試項無需設置即可進行試驗；另配有自定義 測試選項，用戶可自行設置測試數據，以適應不同的測試標準；載物臺轉盤可以勻速旋轉和間歇旋轉2種模式，同時保證了試驗數據的可靠性與準確性。

二、檢測項目

IPX3淋水試驗、IPX4濺水實驗、花灑淋雨試驗、IPX5噴水試驗、IPX6強烈噴水試驗、IPX7浸水試驗。

三、工作條件

1、 環境溫度為5℃～35℃、相對濕度≤85%；

2、 工作環境溫度：15℃～35℃；

3、 設備電力供應：AC 380V；50Hz；

4、 大氣壓力:86kPa～106kPa。

四、整體結構概述

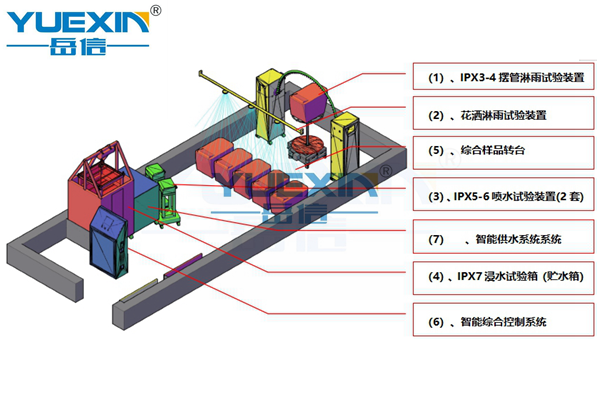

1、 本系統共分為七大部分：(1) IPX3-4擺管淋雨試驗裝置一套、(2)花灑淋雨試驗裝置三個、(3)IPX5-6噴水試驗裝置2套、(4)IPX7浸水試驗箱一套、(5)綜合樣品轉臺一套、(6)智能綜合控制系統一套、(7)智能供水系統一套，整體防水試驗房設計、規劃。（試驗房施工由客戶負責完成）

2、 控制系統在淋雨房外面，全觸控屏操作，測試人員安裝好樣品后到按制操作臺前啟動試驗，人員不用在淋雨房?jī)?nèi)，可更好的保證測試人員的安全。

3、 所有設備的操作全部由綜合控制系統上完成，有手動操作和自動操作模式選擇，人性化觸摸屏操作介面，操作簡單可靠。

4、 水路管道用軟管從供水系統分布到擺管及花灑試驗裝置供水處，電線用優質波紋管從墻角布置到擺管及滴雨試驗裝置，規范整齊美觀。

五、技術指標：

（1）、IPX3-4擺管淋雨試驗裝置

1、 適用于進行產品的 IPX3、IPX4 測試。

2、 擺管規格：R800mm，可兼容IPX3、 IPX4測試（IPX3測試時采用可快速更換針頭堵頭實現，擺管兩端更換位置顏色有標記，不需數針頭數量更換）。

3、 噴水孔徑：￠0.4mm，噴嘴采用標準魯爾針頭，可拆卸式結構，方便清理或更換。4、 噴嘴夾角：120o（IPX3）、180o（IPX4）。

5、 擺動夾角：120o（IPX3）、350o（ IPX4）。

6、 流量：根據擺管大小針孔數量可設定流量（每孔0.07 L/minX擺管針孔數），采用電子流量計傳感器檢測流量，觸摸上直接顯示流量，變頻器PID自動恒流（智能供水系統控制）。
